Jump Server 堡垒机搭建及使用

博客作者:联系请点击,搬运不易,希望请作者喝咖啡,可以点击联系博客作者

一、Jump Server简介及环境要求

演示视频

Jumpserver 官方介绍

  • Jumpserver 是全球首款完全开源的堡垒机, 使用 GNU GPL v2.0 开源协议, 是符合 4A 的专业运维审计系统。
  • Jumpserver 使用 Python / Django 进行开发, 遵循 Web 2.0 规范, 配备了业界领先的 Web Terminal 解决方案, 交互界面美观、用户体验好。
  • Jumpserver 采纳分布式架构, 支持多机房跨区域部署, 中心节点提供 API, 各机房部署登录节点, 可横向扩展、无并发访问限制。
  • Jumpserver 现已支持管理 SSH、 Telnet、 RDP、 VNC 协议资产。

架构图

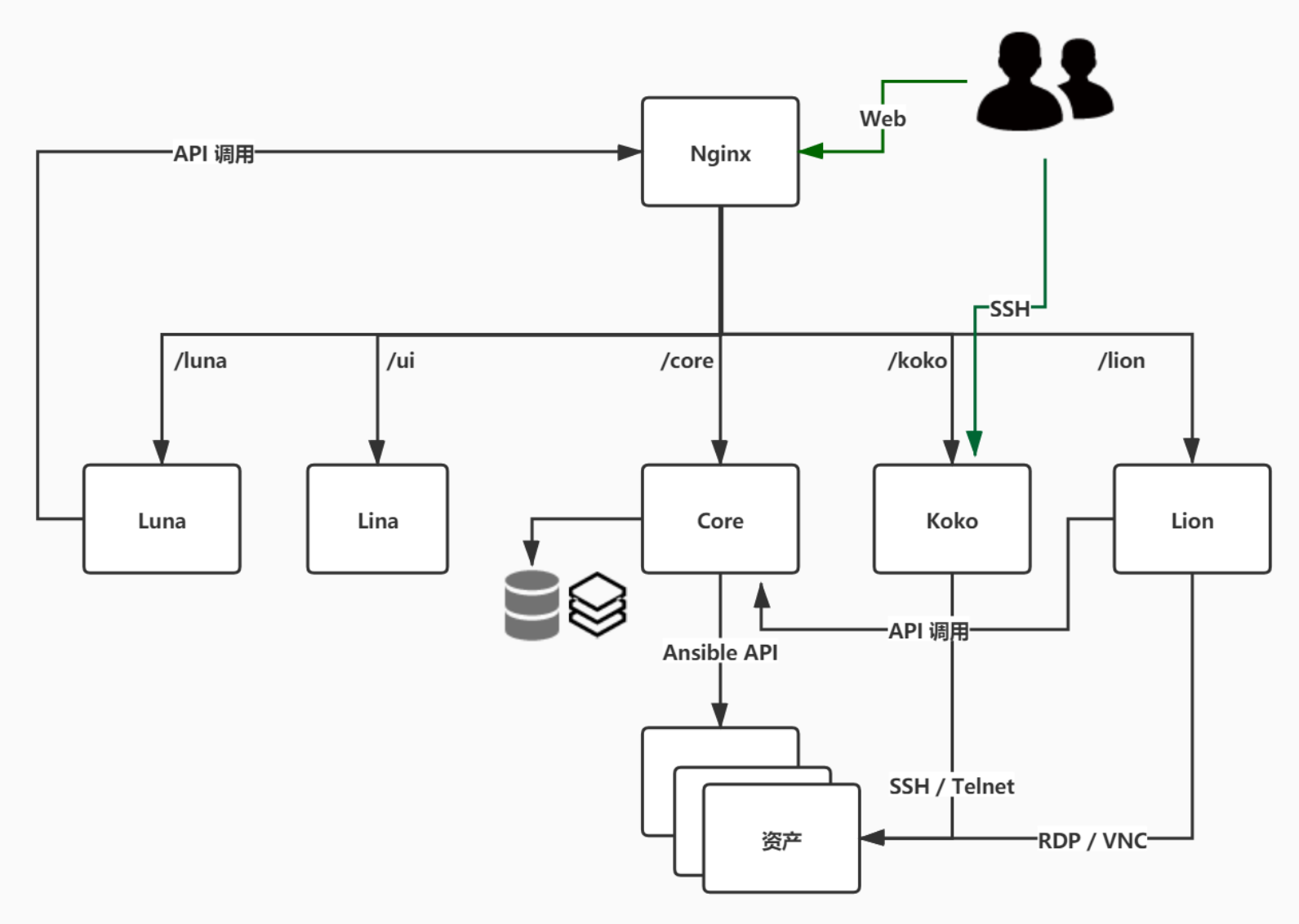

JumpServer 分为多个组件,大致的架构如下图所示。其中 LinaLuna 为纯静态文件,最终由 nginx 整合。

官方DEMO

环境要求

JumpServer 组件及其监听端口
Jumpserver 8080/tcp
Redis 6379/tcp
MySQL/Mariadb 3306/tcp
Nginx 80/tcp
Koko SSH 2222/tcp Web Terminal 5000/tcp
Guacamole 8081/tcp
系统: CentOS Linux release 8.4.2105
$ uname -r
4.18.0-305.3.1.el8.x86_64
$ cat /etc/redhat-release
CentOS Linux release 8.4.2105
Name
Core
Python
MySQL
MariaDB
Redis
Version
v2.13.1
>= 3.6
>= 5.7
>= 10.2
>= 6

关闭 SELinux 和防火墙

setenforce 0 # 可以设置配置文件永久关闭
sed -i "s/SELINUX=enforcing/SELINUX=disabled/g" /etc/selinux/config
firewall-cmd --zone=public --add-port=80/tcp –permanent #nginx 端口
firewall-cmd --zone=public --add-port=2222/tcp –permanent #用户SSH登录端口
firewall-cmd --permanent --add-rich-rule="rule family="ipv4" source address="172.17.0.0/16" port protocol="tcp" port="8080" accept" # 设置防火墙规则,允许容器ip访问宿主8080端口
firewall-cmd –reload # 重新载入规则
iptables -F
iptables-save

添加镜像源仓库

二、准备 Python3 和 Python 虚拟环境

安装依赖软件包

dnf -y install wget gcc epel-release git vim wget unzip make cmake zlib-devel compat-openssl10

安装Python3.6

这里要注意的是一定要下载官方指导版本,python3.6以上有些模块不支持,启动jump server会报错
dnf install -y python36 python36-devel
如果前面已经正常安装了 Python, 可以跳过此步骤,这里提供两种方式
编译安装pyhton-3.6.9

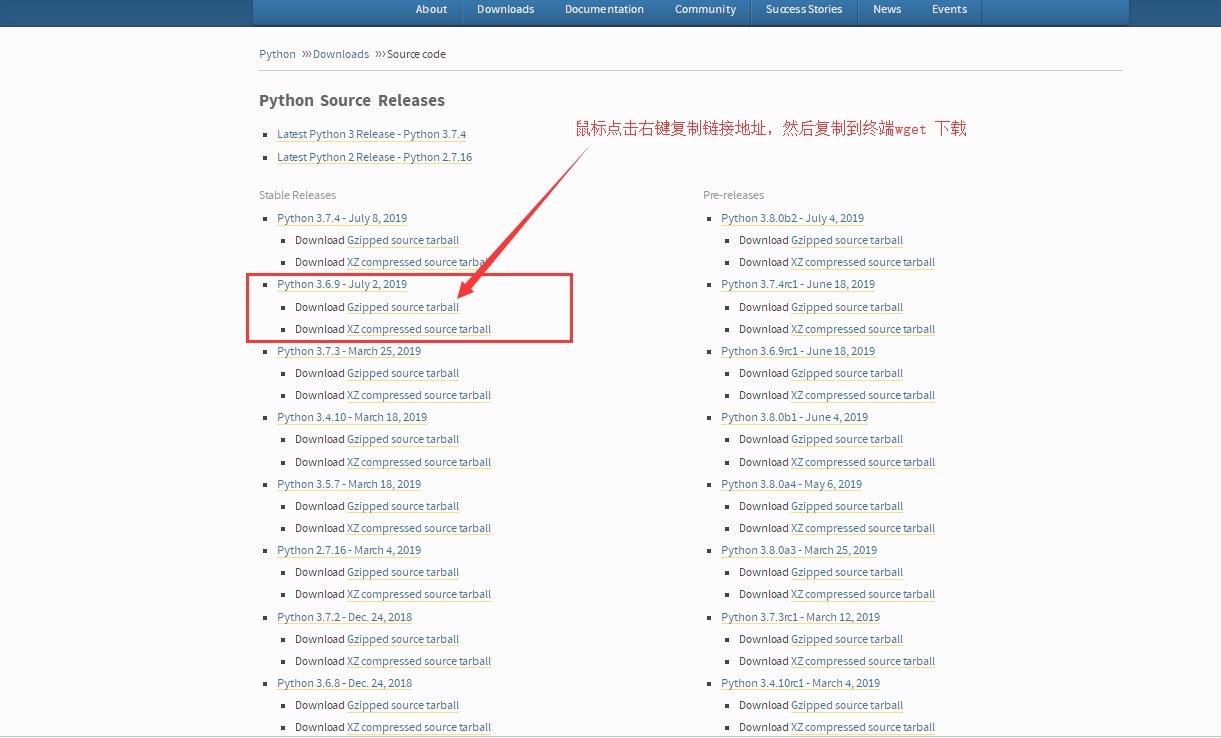

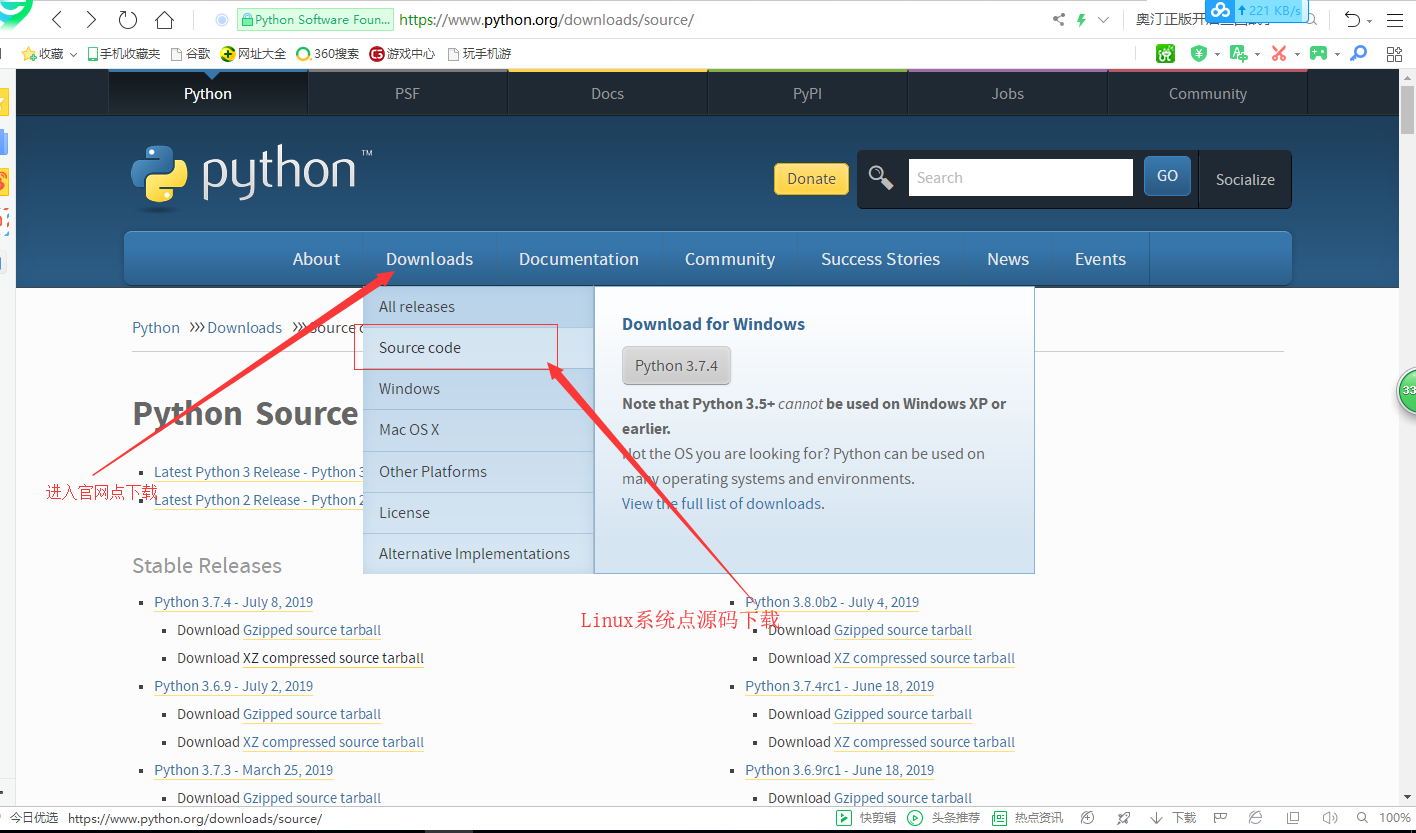

Python官网下载地址:
wget https://www.python.org/ftp/python/3.6.9/Python-3.6.9.tgz
tar -xf Python-3.6.9.tgz -C /usr/local/
cd /usr/local/Python-3.6.9/
yum --exclude=kernel* update -y
yum groupinstall -y 'Development Tools'
yum install -y gcc openssl-devel bzip2-devel libffi-devel

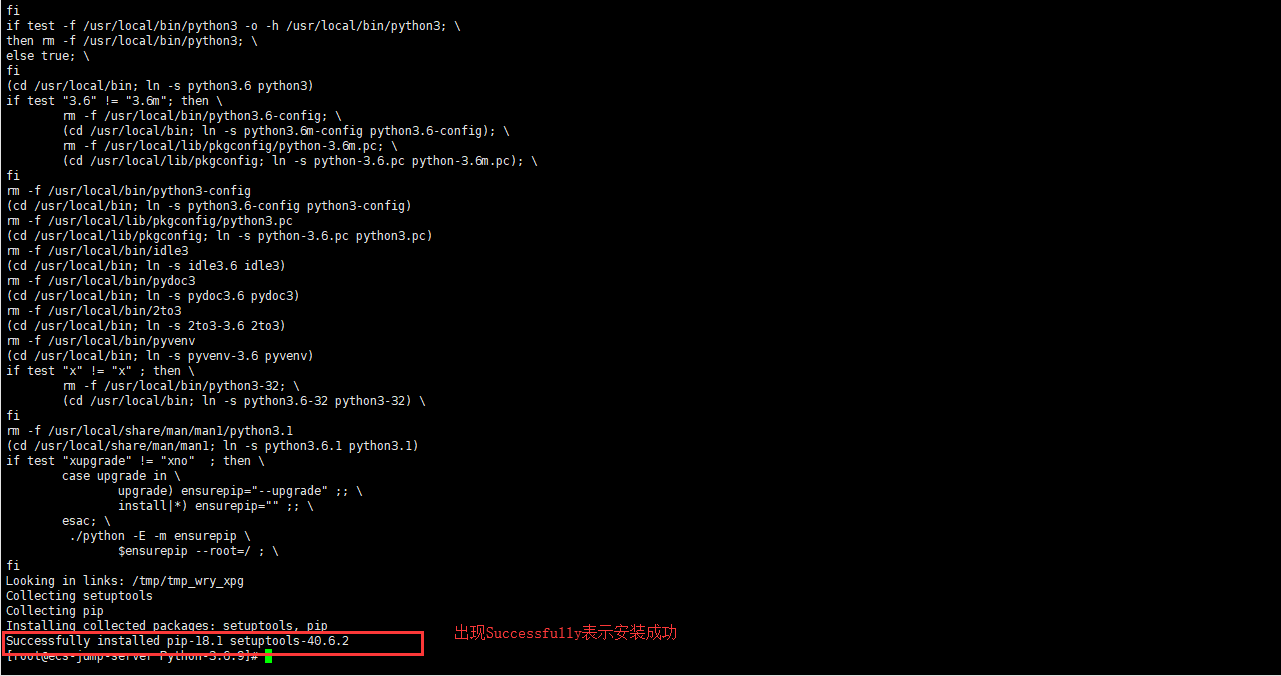

./configure && make && make install

建立Python虚拟环境

因为 CentOS 6/7 自带的是 Python2,而 Yum 等工具依赖原来的 Python,为了不扰乱原来的环境我们来使用 Python 虚拟环境
创建虚拟环境,环境命令自定义为py3
cd /opt && python3.6 -m venv py3
source /opt/py3/bin/activate
部分系统可能会提示 source: not found , 可以使用 "." 代替 "source"
. /opt/py3/bin/activate

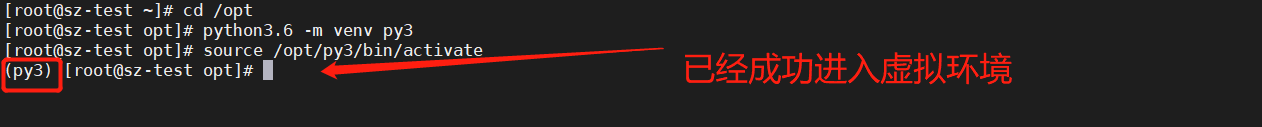

看到下面的提示符代表成功,以后运行Jumpserver都要先运行以上source命令,以下所有命令均在虚拟环境中运行
(py3) [[email protected] py3]

三、安装 Redis

dnf -y install redis

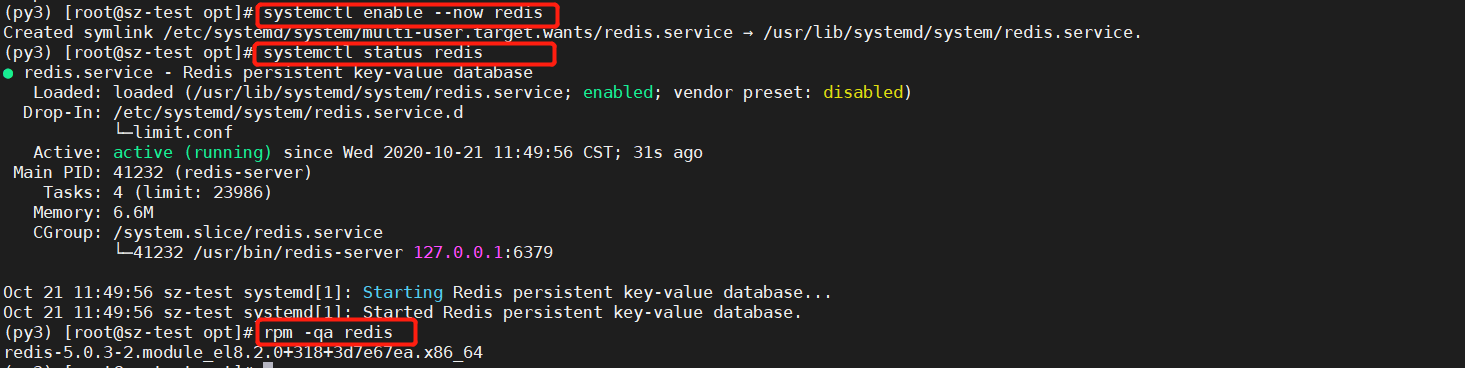

systemctl enable --now redis
systemctl status redis
rpm -qa redis

设置Redis密码

REDIS_PASSWORD=`cat /dev/urandom | tr -dc A-Za-z0-9 | head -c 24`
echo "REDIS_PASSWORD=$REDIS_PASSWORD" >> ~/.bashrc
echo -e "\033[31m 你的REDIS_PASSWORD是 $REDIS_PASSWORD \033[0m"
sed -i "s/# requirepass foobared/requirepass $REDIS_PASSWORD/g" /etc/redis.conf
systemctl restart redis

验证密码是否能正常登录成功、查询等

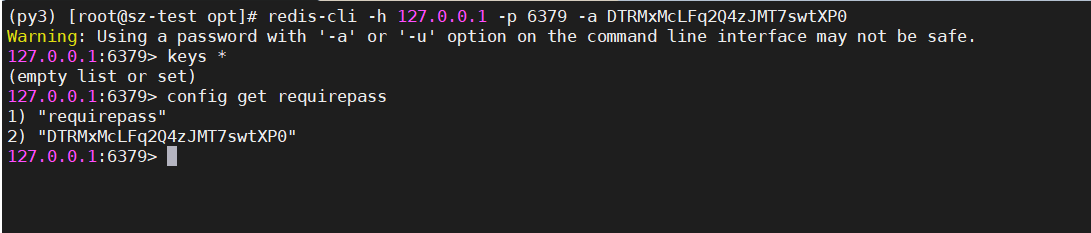

redis-cli -h 127.0.0.1 -p 6379 -a $REDIS_PASSWORD
127.0.0.1:6379> keys *
127.0.0.1:6379> config get requirepass

四、安装Mariadb数据库

dnf -y install mariadb mariadb-devel mariadb-server

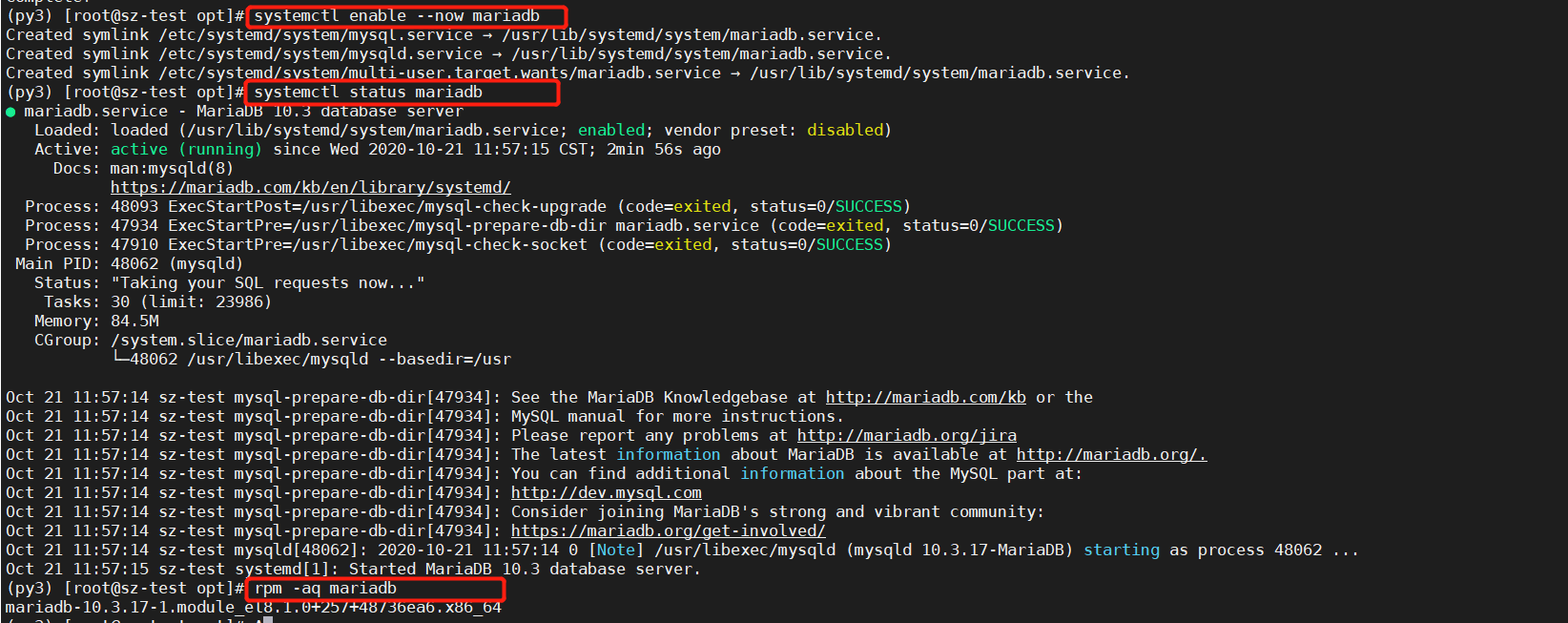

systemctl enable --now mariadb
systemctl status mariadb
rpm -aq mariadb

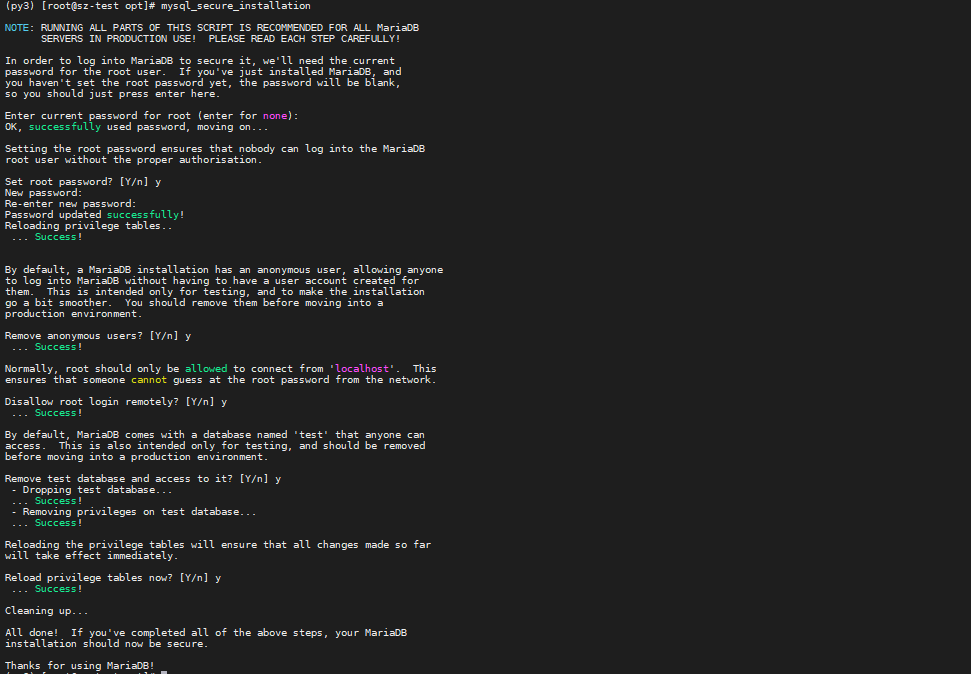

初始化数据库

mysql_secure_installation
Enter current password for root (enter for none): # 输入root的当前密码(不输入密码)
New password: # 新密码:
Re-enter new password: # 重新输入新的密码:
Set root password # 设置root密码
Remove anonymous users? # 删除匿名用户?
Disallow root login remotely? # 禁止远程root登录?
Remove test database and access to it? # 删除测试数据库并访问它?
Reload privilege tables now? # 现在重新加载特权表?

创建数据库 Jumpserver 并授权验证

生成随机数据库密码
DB_PASSWORD=`cat /dev/urandom | tr -dc A-Za-z0-9 | head -c 24`
echo -e "\033[31m 你的数据库密码是 $DB_PASSWORD \033[0m"

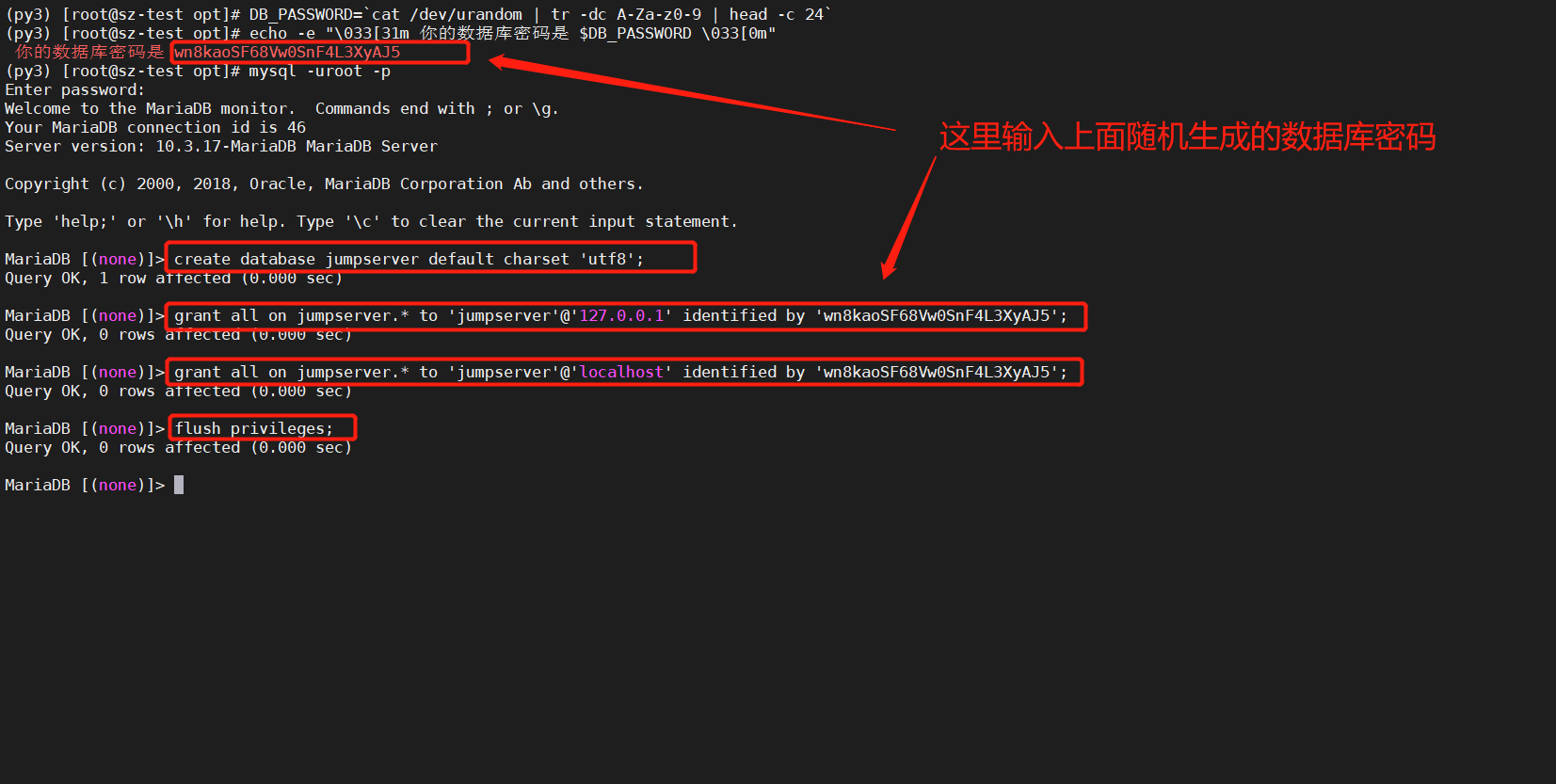

数据库配置
注意:这里数据库授权时$DB_PASWORD变量,需替换成您自己生成的密码
mysql -uroot -p
create database jumpserver default charset 'utf8' collate 'utf8_bin';
grant all on jumpserver.* to 'jumpserver'@'127.0.0.1' identified by '$DB_PASWORD';
grant all on jumpserver.* to 'jumpserver'@'localhost' identified by '$DB_PASWORD';
flush privileges;

数据库用户更改密码SQL语句

set password for 'username'@'host' = password('newpassword');
flush privileges;

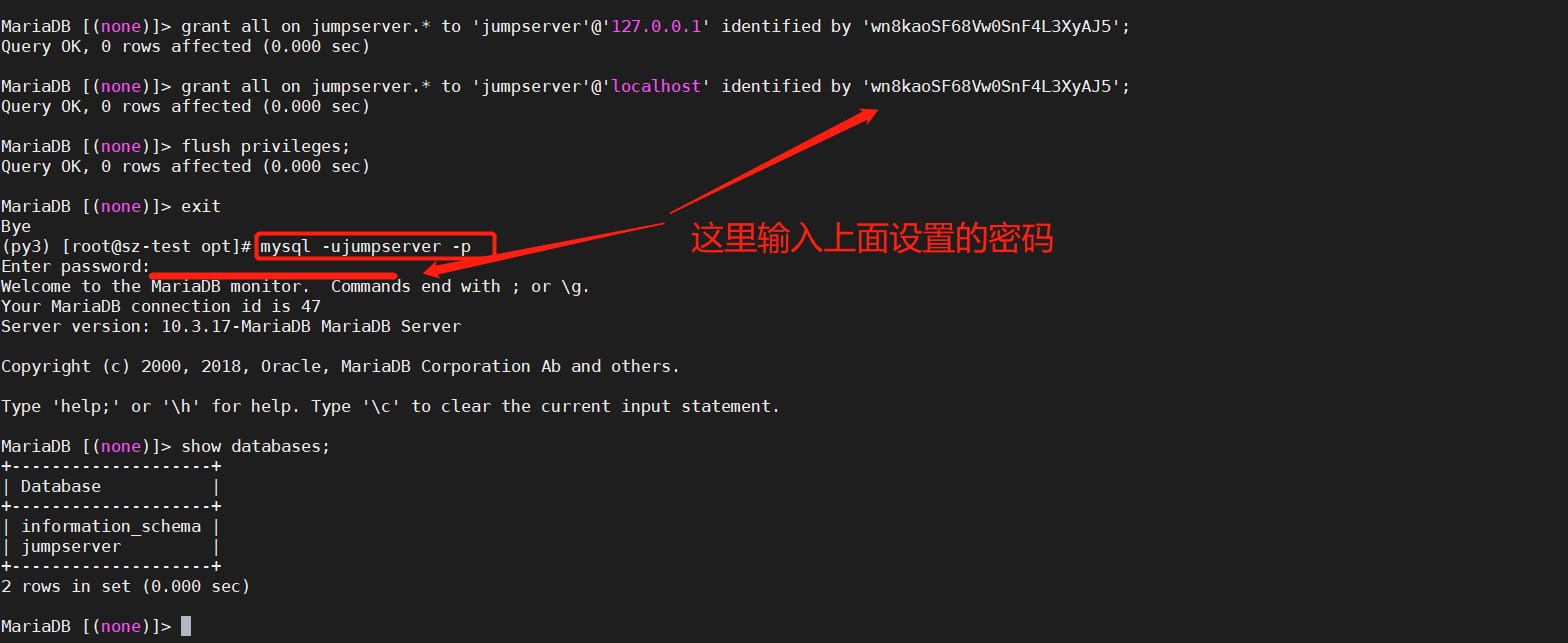

验证授权是否正确,是否能正常登录成功

mysql -ujumpserver -p
show databases;

五、安装 Jump Server

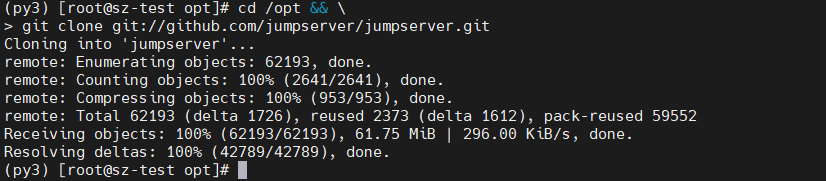

下载 Jump Server 项目源码

cd /opt && \
git clone git://github.com/jumpserver/jumpserver.git
网络问题参考文档:国内常用加速配置

安装 软件环境依赖

dnf -y install gcc krb5-devel libtiff-devel libjpeg-devel libzip-devel freetype-devel libwebp-devel tcl-devel tk-devel sshpass openldap-devel mariadb-devel libffi-devel openssh-clients telnet openldap-clients

安装 Python 库依赖

vim ~/.pydistutils.cfg
[easy_install]
index_url = https://mirrors.aliyun.com/pypi/simple/
cd /opt/jumpserver/requirements
source /opt/py3/bin/activate
pip install wheel && \
pip install --upgrade pip setuptools && \

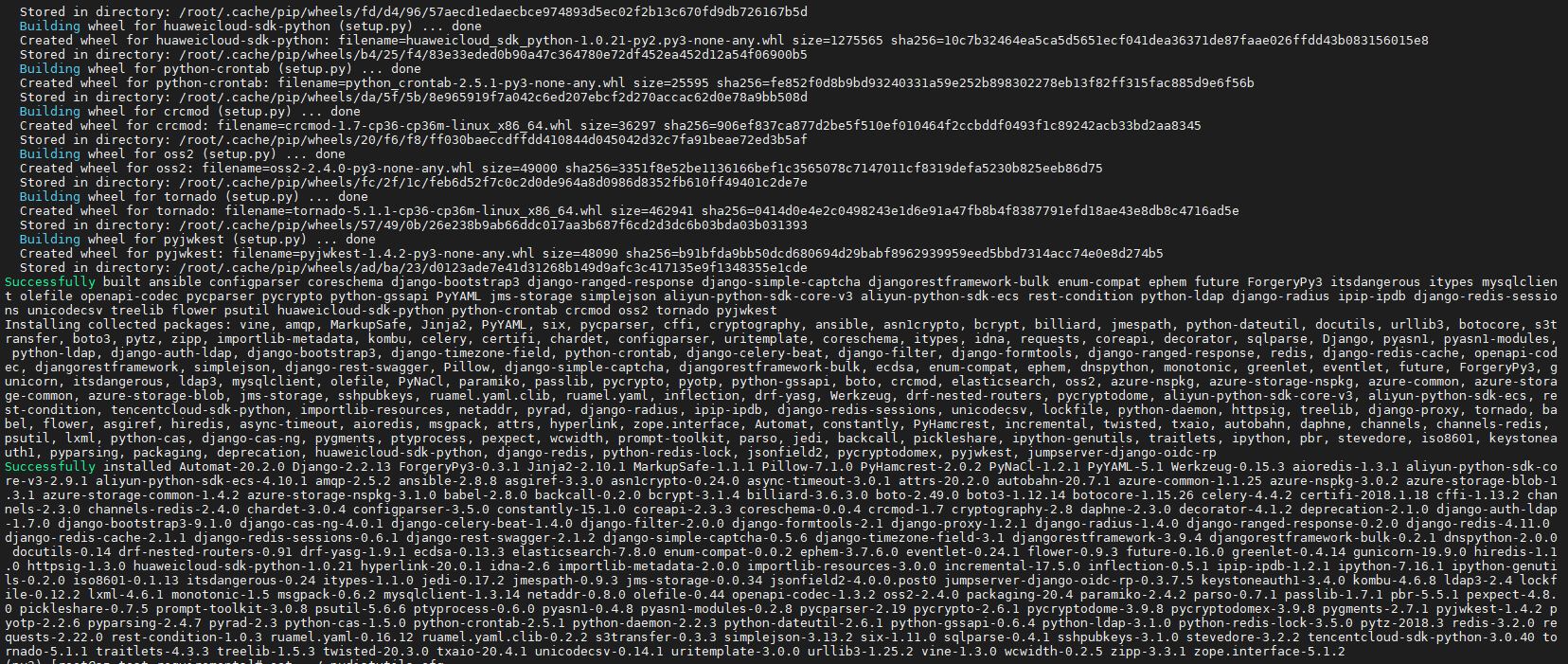

pip install -r requirements.txt

解决报错:

错误一:

解决方法:

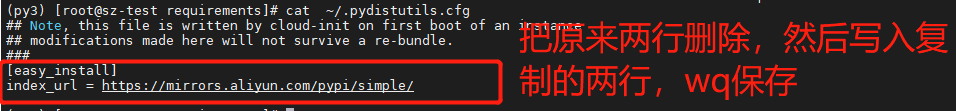

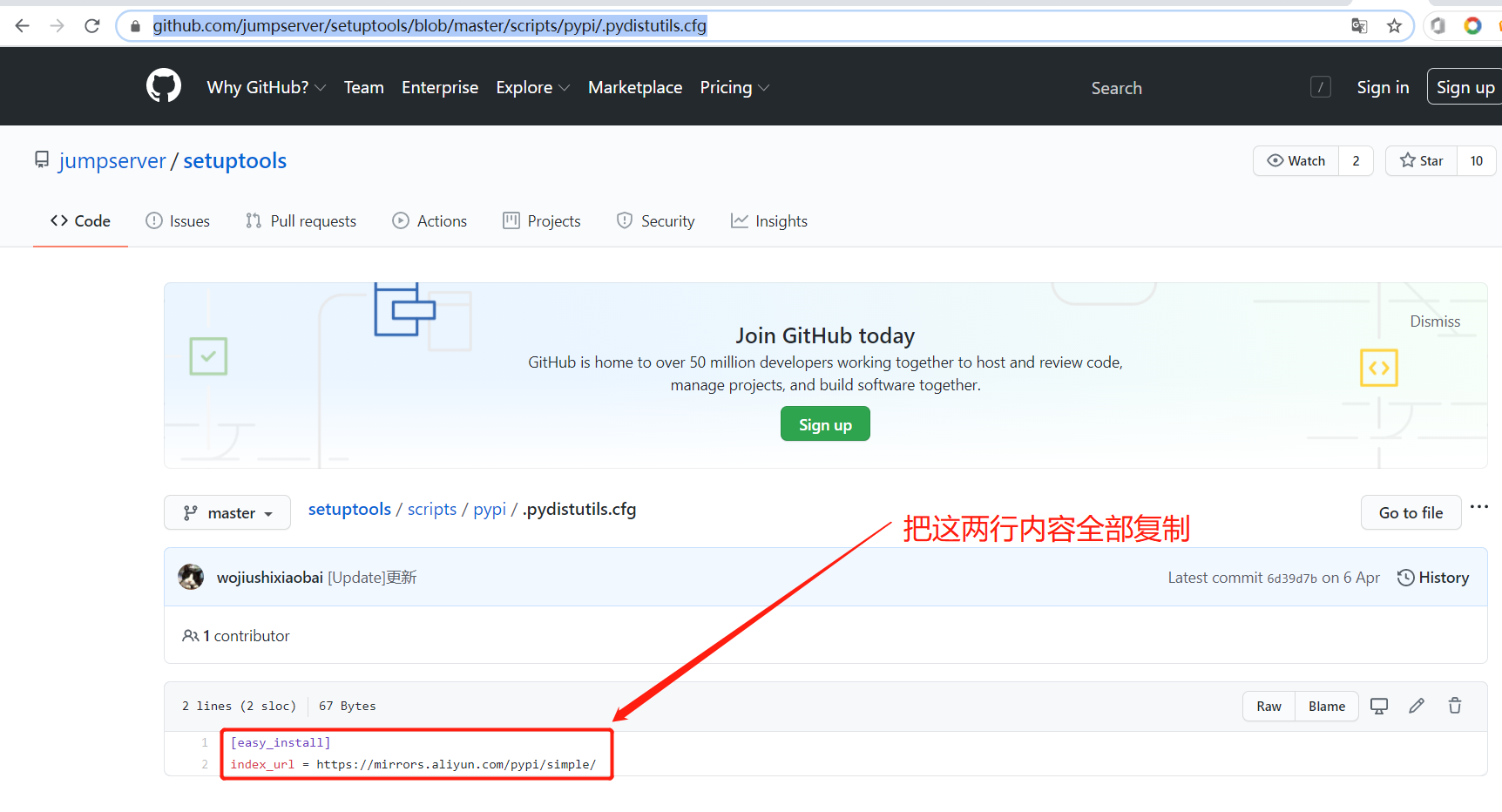

步骤一:按照上面链接复制的两行内容,修改如下文件

vim ~/.pydistutils.cfg
[easy_install]
index_url = https://mirrors.aliyun.com/pypi/simple/

步骤二:修改保存好,执行如下命令,完美解决

pip install -r requirements.txt -i https://mirrors.aliyun.com/pypi/simple/
确保已经载入 py3 虚拟环境, 中间如果遇到报错一般是依赖包没装全。

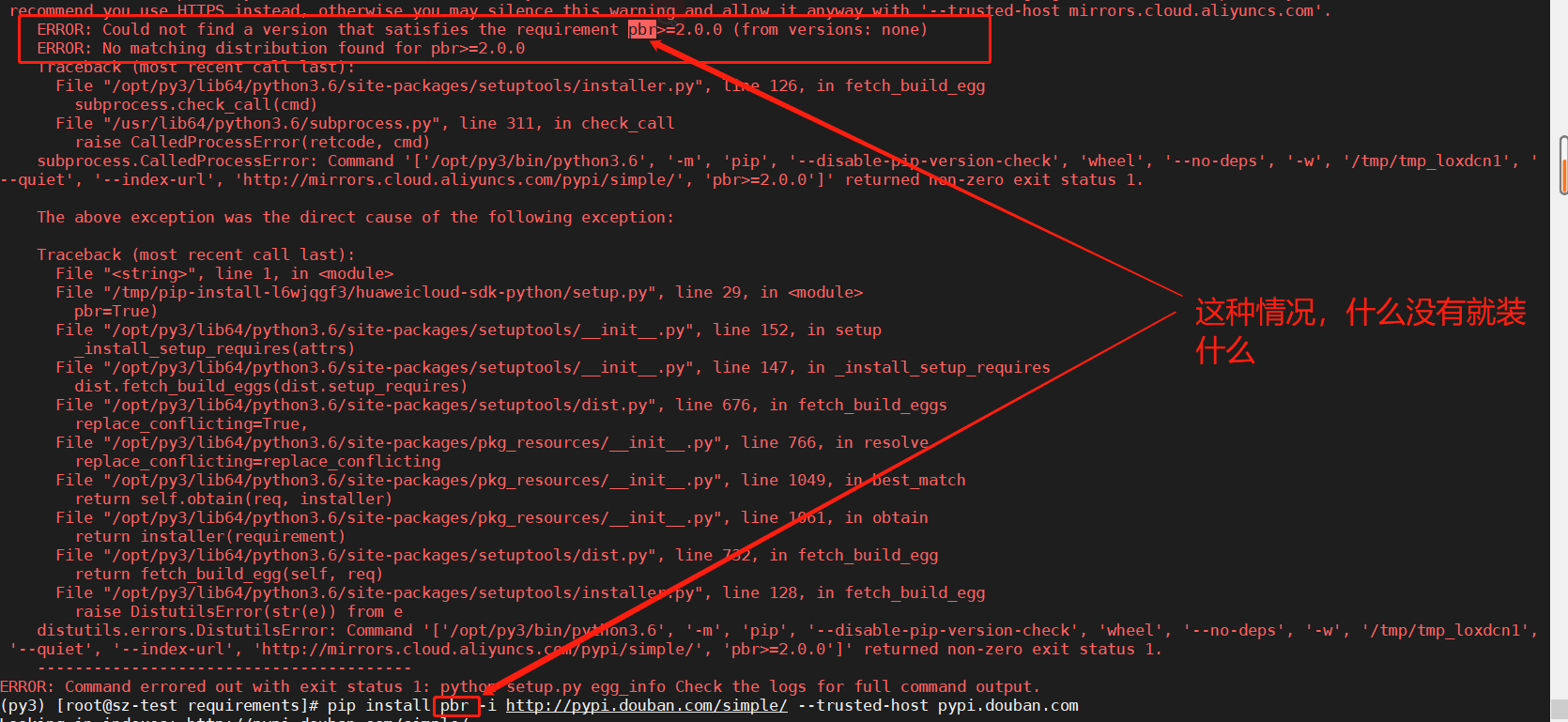

错误二:

解决方法:

pip install 包名 -i http://pypi.douban.com/simple/ --trusted-host pypi.douban.com
如果下载速度很慢, 可以换国内源
$ pip install --upgrade pip setuptools -i https://mirrors.aliyun.com/pypi/simple/
$ pip install -r requirements.txt -i https://mirrors.aliyun.com/pypi/simple/

修改 Jumpserver 配置文件

cd /opt/jumpserver
cp config_example.yml config.yml
SECRET_KEY=`cat /dev/urandom | tr -dc A-Za-z0-9 | head -c 50`
echo "SECRET_KEY=$SECRET_KEY" >> ~/.bashrc
BOOTSTRAP_TOKEN=`cat /dev/urandom | tr -dc A-Za-z0-9 | head -c 16`
echo "BOOTSTRAP_TOKEN=$BOOTSTRAP_TOKEN" >> ~/.bashrc
sed -i "s/SECRET_KEY:/SECRET_KEY: $SECRET_KEY/g" /opt/jumpserver/config.yml
sed -i "s/BOOTSTRAP_TOKEN:/BOOTSTRAP_TOKEN: $BOOTSTRAP_TOKEN/g" /opt/jumpserver/config.yml
sed -i "s/# DEBUG: true/DEBUG: false/g" /opt/jumpserver/config.yml
sed -i "s/# LOG_LEVEL: DEBUG/LOG_LEVEL: ERROR/g" /opt/jumpserver/config.yml
sed -i "s/# SESSION_EXPIRE_AT_BROWSER_CLOSE: false/SESSION_EXPIRE_AT_BROWSER_CLOSE: true/g" /opt/jumpserver/config.yml
sed -i "s/DB_PASSWORD: /DB_PASSWORD: $DB_PASSWORD/g" /opt/jumpserver/config.yml
sed -i "s/# REDIS_PASSWORD: /REDIS_PASSWORD: $REDIS_PASSWORD/g" /opt/jumpserver/config.yml
sed -i "s/# REDIS_DB_CELERY: 3/REDIS_DB_CELERY: 3/g" /opt/jumpserver/config.yml
sed -i "s/# REDIS_DB_CACHE: 4/REDIS_DB_CACHE: 4/g" /opt/jumpserver/config.yml
echo -e "\033[31m 你的SECRET_KEY是 $SECRET_KEY \033[0m"
echo -e "\033[31m 你的BOOTSTRAP_TOKEN是 $BOOTSTRAP_TOKEN \033[0m"

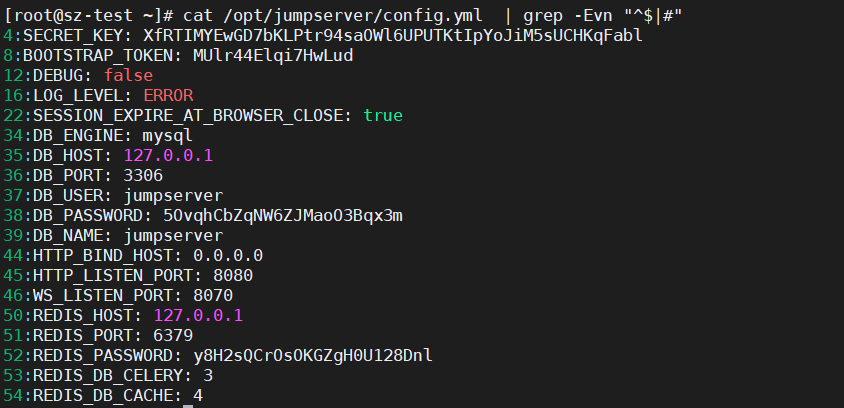

确认内容有没有错误

cat /opt/jumpserver/config.yml | grep -Evn "^$|#"
注意 SECRET_KEY 和 BOOTSTRAP_TOKEN 不能使用纯数字字符串

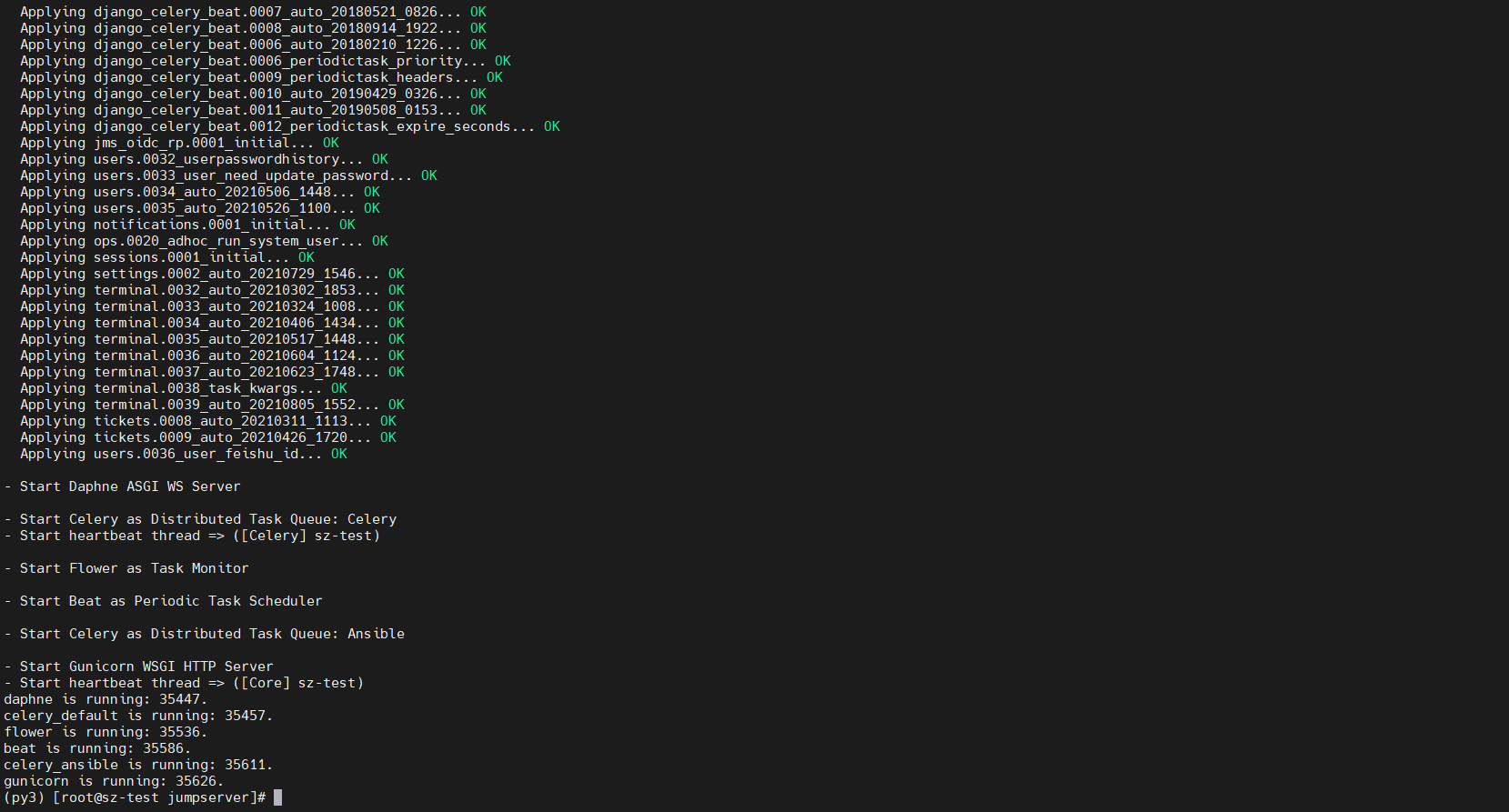

启动 Jumpserver

确保已经载入 py3 虚拟环境
source /opt/py3/bin/activate
cd /opt/jumpserver
./jms start all -d
新版本更新了运行脚本, 使用方式./jms start|stop|status all 后台运行请添加 -d 参数
运行不报错, 请继续往下操作

六、安装 KoKo 组件

KoKo 是 Go 版本的 coco,重构了 coco 的 SSH/SFTP 服务和 Web Terminal 服务。

环境要求

Name
KoKo
Go
Version
v2.13.1
1.15

安装 Go

Go 官方网站参考文档部署 golang,请根据 环境要求,通过命令行中判断是否安装完成:
wget https://golang.google.cn/dl/go1.17.linux-amd64.tar.gz
tar -xf go1.17.linux-amd64.tar.gz -C /usr/local/
chown -R root:root /usr/local/go
export PATH=/usr/local/go/bin:$PATH
echo 'export PATH=/usr/local/go/bin:$PATH' >> ~/.bashrc
go version

设置 Go 国内加速镜像

go env -w GOPROXY=https://mirrors.aliyun.com/goproxy/,direct

下载 KoKo 项目源代码

cd /opt && \
git clone https://github.com/jumpserver/koko.git

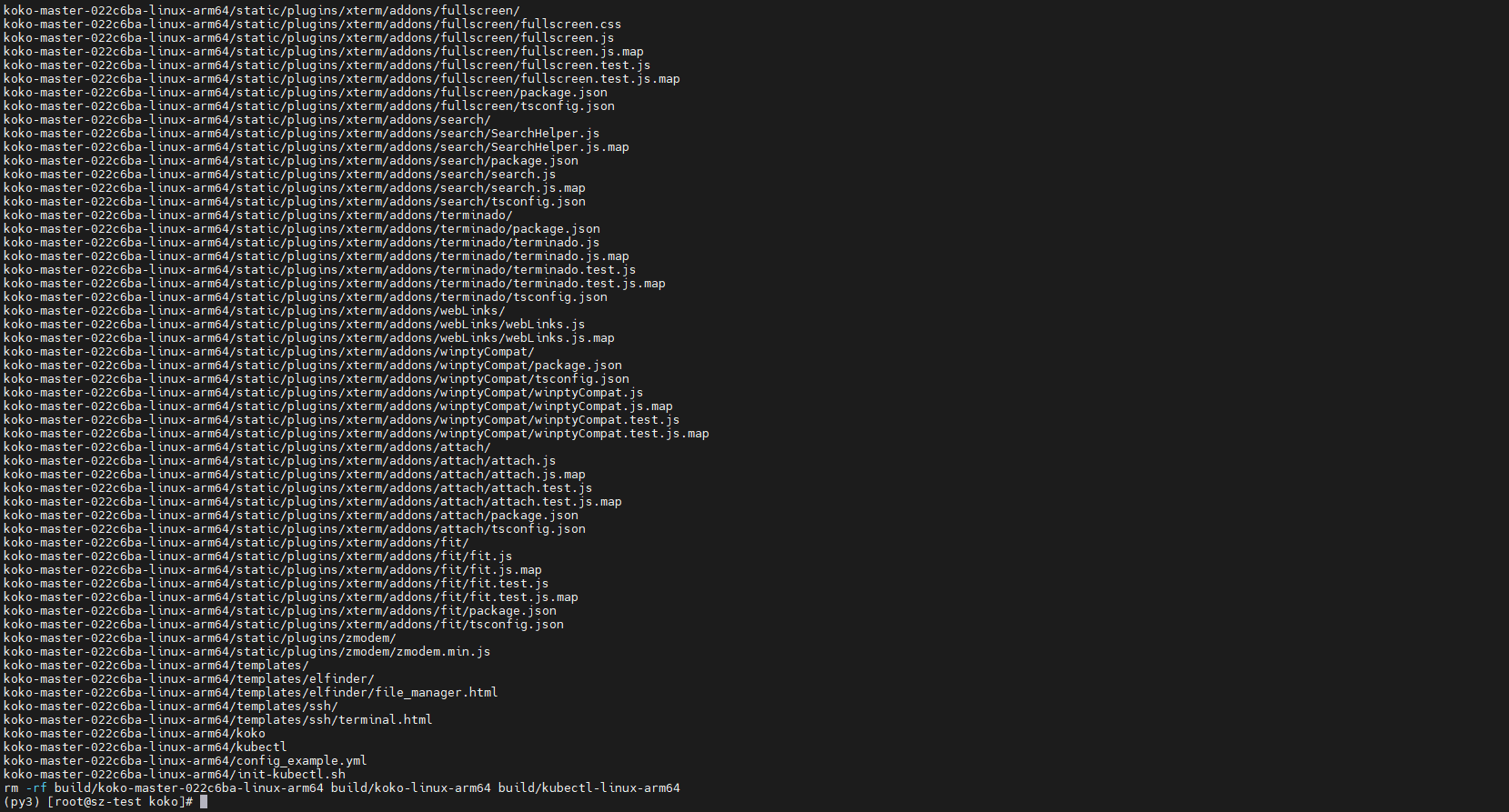

在 KoKo 项目下构建应用

chown -R root:root /opt/koko && \
cd koko && make
网络问题参考文档:国内常用加速配置
注意:构建完成后, 生成在 build 目录下,以 Linux amd64 服务器为例

1拷贝压缩包文件到对应的服务器

通过 make 构建默认的压缩包,文件名如下:
koko-[branch name]-[commit]-linux-amd64.tar.gz

2、解压编译的压缩包

cd /opt/koko/build/
tar -xzvf koko-*-linux-amd64.tar.gz

3、修改配置文件并运行

BOOTSTRAP_TOKEN 需要从 jumpserver/config.yml 里面获取, 保证一致
cd /opt/koko/build/koko-master-*-linux-amd64
cp config_example.yml config.yml
sed -i "s/BOOTSTRAP_TOKEN: <PleasgeChangeSameWithJumpserver>/BOOTSTRAP_TOKEN: $BOOTSTRAP_TOKEN/g" config.yml
sed -i "s/# LOG_LEVEL: INFO/LOG_LEVEL: ERROR/g" config.yml
sed -i "s/# SHARE_ROOM_TYPE: local/SHARE_ROOM_TYPE: redis/g" config.yml
sed -i "s/# REDIS_HOST: 127.0.0.1/REDIS_HOST: 127.0.0.1/g" config.yml
sed -i "s/# REDIS_PORT: 6379/REDIS_PORT: 6379/g" config.yml
sed -i "s/# REDIS_PASSWORD:/REDIS_PASSWORD: $REDIS_PASSWORD/g" config.yml
sed -i "s/# REDIS_DB_ROOM:/REDIS_DB_ROOM: 6/g" config.yml

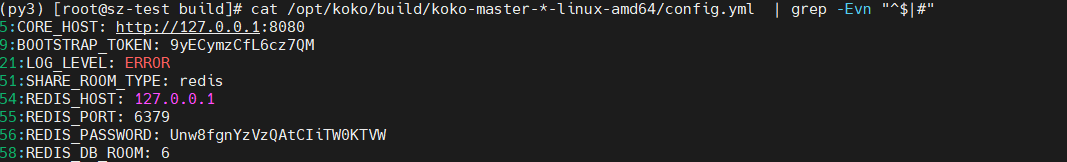

cat /opt/koko/build/koko-master-*-linux-amd64/config.yml | grep -Evn "^$|#"

启动 KoKo

cd /opt/koko/build/koko-master-*-linux-amd64 && ./koko -d
新版本更新了运行脚本, 使用方式./koko -s start|stop|status 后台运行请添加 -d 参数

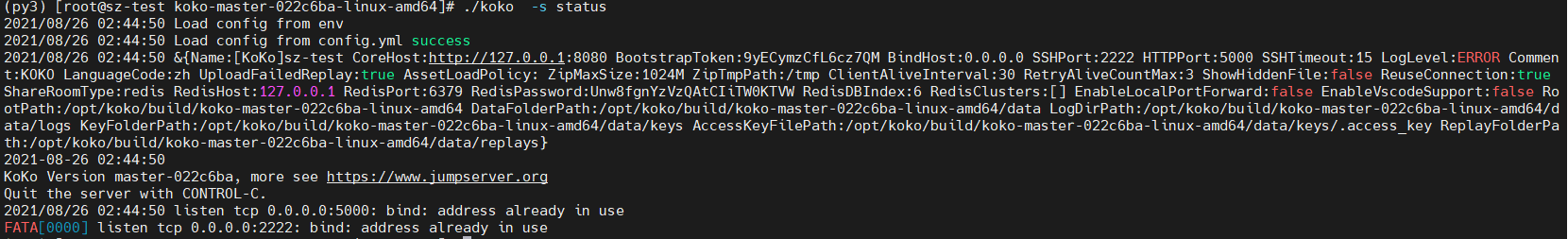

查看启动状态

./koko -s status

七、部署 Guacamole Server

wget http://download.jumpserver.org/public/guacamole-server-1.3.0.tar.gz && \
tar -xf guacamole-server-1.3.0.tar.gz
cd /opt/guacamole-server-1.3.0 && \
wget http://download.jumpserver.org/public/ssh-forward.tar.gz && \
tar -xf ssh-forward.tar.gz -C /bin/ && \
chmod +x /bin/ssh-forward
根据 Guacamole官方文档 文档安装对应的依赖包
Guacamole具有许多依赖关系,此步骤解决了大多数依赖关系。从官方存储库获取软件包是一个挑战,因此您会注意到我使用了Devel存储库中的一些软件包。一旦安装了所有必需的软件包,请禁用它们。

更新所有的包和依赖

要更新所有的包和它们的依赖,在root权限下执行如下命令:
dnf update -y
dnf config-manager --set-enabled PowerTools
dnf config-manager --enable Devel
dnf -y install libtool libwebsockets-devel libtheora opus lame-libs libjpeg-turbo-devel ghostscript
dnf config-manager --disable Devel
dnf -y install SDL2 ffmpeg libtelnet-devel
dnf -y install cairo-devel libjpeg-devel libpng-devel uuid-devel libvncserver-devel pulseaudio-libs-devel freerdp-devel libssh2-devel openssl-devel pango-devel pango-devel ffmpeg-devel libvorbis-devel libwebp-devel freerdp-plugins

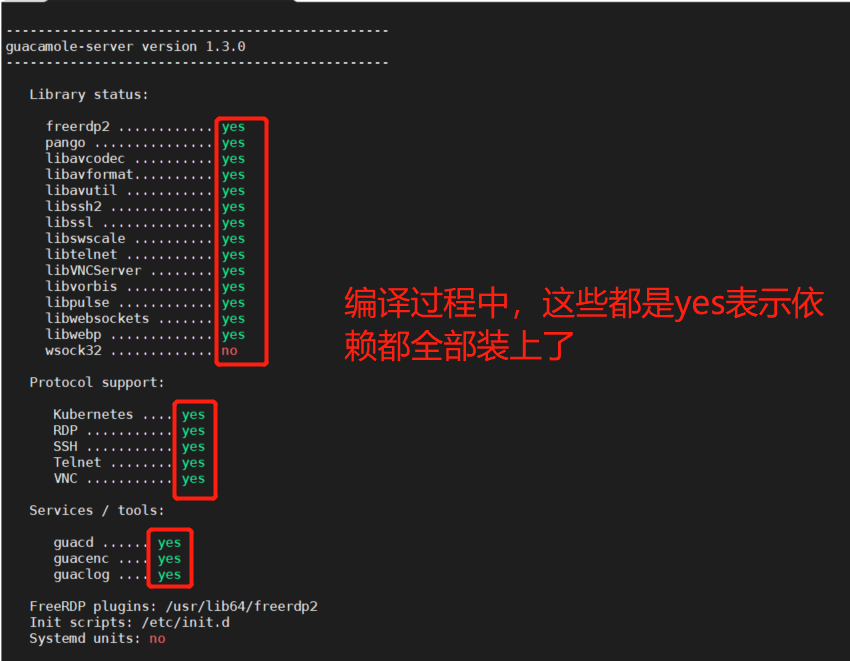

编译安装 guacamole 服务

cd /opt/guacamole-server-1.3.0
autoreconf -fi
./configure --with-init-dir=/etc/init.d && \
make && \
make install && ldconfig

更新systemd以找到/etc/init.d/目录中安装的guacd (Guacamole)服务

systemctl daemon-reload

设置 Guacamole 环境变量

勿多次执行以下环境设置
export JUMPSERVER_SERVER=http://127.0.0.1:8080
echo "export JUMPSERVER_SERVER=http://127.0.0.1:8080" >> ~/.bashrc
export BOOTSTRAP_TOKEN="$BOOTSTRAP_TOKEN"
echo "export BOOTSTRAP_TOKEN=$BOOTSTRAP_TOKEN" >> ~/.bashrc
export JUMPSERVER_KEY_DIR=/config/guacamole/data/keys
echo "export JUMPSERVER_KEY_DIR=/config/guacamole/data/keys" >> ~/.bashrc
export GUACAMOLE_HOME=/config/guacamole
echo "export GUACAMOLE_HOME=/config/guacamole" >> ~/.bashrc
export GUACAMOLE_LOG_LEVEL=ERROR
echo "export GUACAMOLE_LOG_LEVEL=ERROR" >> ~/.bashrc
export JUMPSERVER_ENABLE_DRIVE=true
echo "export JUMPSERVER_ENABLE_DRIVE=true" >> ~/.bashrc
环境变量说明
JUMPSERVER_SERVER 指 core 访问地址
BOOTSTRAP_TOKEN 为 Jumpserver/config.yml 里面的 BOOTSTRAP_TOKEN 值
JUMPSERVER_KEY_DIR 认证成功后 key 存放目录
GUACAMOLE_HOME 为 guacamole.properties 配置文件所在目录
GUACAMOLE_LOG_LEVEL 为生成日志的等级
JUMPSERVER_ENABLE_DRIVE 为 rdp 协议挂载共享盘

启动 Guacamole

systemctl start guacd
systemctl enable guacd

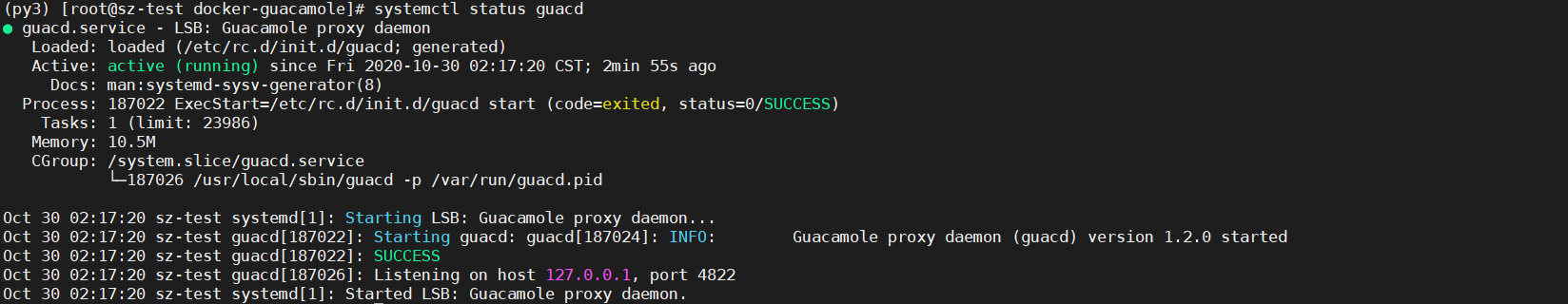

systemctl status guacd

八、安装 Lion 组件

Lion 使用了 Apache 软件基金会的开源项目 Guacamole,JumpServer 使用 Golang 和 Vue 重构了 Guacamole 实现 RDP/VNC 协议跳板机功能。

环境要求

Name
JumpServer
Guacd
Lion
Version
v2.13.1
1.3.0
v2.13.1
Lion 是基于 Apache Guacamole 开发,原生部署 Lion 需要有 Guacamole Server (版本 >= 1.3.0)。

下载 Lion 项目源代码

cd /opt
wget https://github.com/jumpserver/lion-release/releases/download/v2.13.1/lion-v2.13.1-linux-amd64.tar.gz
tar -xf lion-v2.13.1-linux-amd64.tar.gz
cd /opt && \
git clone git://github.com/jumpserver/lion-release.git
网络问题参考文档:国内常用加速配置

修改 Lion 配置文件

Lion 的启动配置,参考 config_example
cd cd /opt/lion-release
cp config_example.yml config.yml
sed -i "s/BOOTSTRAP_TOKEN: <PleasgeChangeSameWithJumpserver>/BOOTSTRAP_TOKEN: $BOOTSTRAP_TOKEN/g" config.yml

启动 Lion

/etc/systemd/system 目录创建 lion-v2.10.0.service 文件并配置以下内容
vi /etc/systemd/system/lion.service
[Unit]
Description=JumpServer Lion Service
After=network.target
[Service]
Type=simple
User=root
Group=root
WorkingDirectory=/opt/lion-v2.13.1-linux-amd64
ExecStart=/opt/lion-v2.13.1-linux-amd64/lion -f /opt/lion-release/config.yml
Restart=on-failure
[Install]
WantedBy=multi-user.target

重载系统服务

systemctl daemon-reload
systemctl start lion
systemctl enable lion

查看 Lion 服务状态

systemctl status lion

、安装 Node

curl -fsSL https://rpm.nodesource.com/setup_16.x | bash -
yum install -y nodejs

检查是否安装成功及查看安装的版本

[[email protected] lion-release]# node -v
v16.7.0
[[email protected] lion-release]# npm -v
7.20.3

十、安装 Lina 组件

Lina 是 JumpServer 的前端 UI 项目,主要使用 VueElement UI 完成。

环境要求

Name
Lina
Node
Version
v2.13.1
10

下载 Lina 项目源代码

cd /opt && \
git clone git://github.com/jumpserver/lina.git

npm config set sass_binary_site https://npm.taobao.org/mirrors/node-sass
npm config set registry https://registry.npm.taobao.org
npm install -g yarn
yarn config set registry https://registry.npm.taobao.org

安装依赖

npm install -g yarn
yarn install

修改配置文件⚓︎

sed -i "s/VUE_APP_CORE_HOST = 'http://localhost:8080'/VUE_APP_CORE_HOST = $JUMPSERVER_SERVER:8080/g" /opt/lina/.env.development

运行 Lina⚓︎

yarn serve

构建 Lina⚓︎

构建完成后的 lina 包为 html 文件,可以直接移到到 nginx 服务器。
yarn build:prod
构建完成后, 生成在 build 目录下

十一、安装 Luna 组件

Luna 是 JumpServer 的前端 UI 项目,主要使用 Angular CLI 完成。

环境要求⚓︎

Name
Luna
Node
Version
v2.13.1
10

下载 Luna 项目源代码

这个项目是用Angular CLI 1.3.2 版生成的。
cd /opt && \
git clone git://github.com/jumpserver/luna.git

安装依赖

npm -i
npm rebuild node-sass

修改 Luna 配置文件

vi proxy.conf.json
{
"/koko": {
"target": "http://localhost:5000", # KoKo 地址
"secure": false,
"ws": true
},
"/media/": {
"target": "http://localhost:8080", # Core 地址
"secure": false,
"changeOrigin": true
},
"/api/": {
"target": "http://localhost:8080", # Core 地址
"secure": false, # https ssl 需要开启
"changeOrigin": true
},
"/core": {
"target": "http://localhost:8080", # Core 地址
"secure": false,
"changeOrigin": true
},
"/static": {
"target": "http://localhost:8080", # Core 地址
"secure": false,
"changeOrigin": true
},
"/lion": {
"target": "http://localhost:9529", # Lion 地址
"secure": false,
"pathRewrite": {
"^/lion/monitor": "/monitor"
},
"ws": true,
"changeOrigin": true
},
"/omnidb": {
"target": "http://localhost:8082",
"secure": false,
"ws": true,
"changeOrigin": true
}
}

运行 Luna

ng serve

构建 Luna

可以加 -prod 来进行生产构建 ng build -prod
ng build
构建完成后, 生成在 build 目录下

十二、安装 Nginx

vim /etc/yum.repos.d/nginx.repo
[nginx-stable]
name=nginx stable repo
baseurl=http://nginx.org/packages/centos/$releasever/$basearch/
gpgcheck=1
enabled=1
